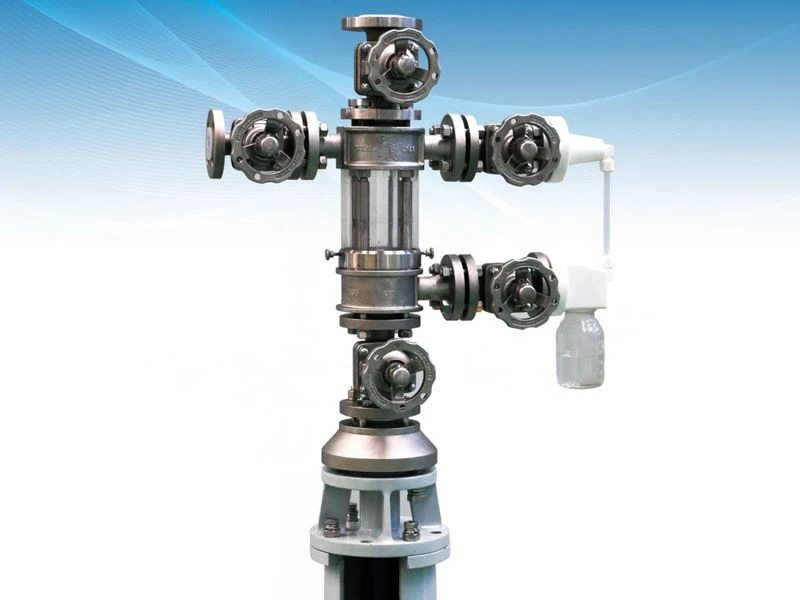

SISTEMA DI CAMPIONAMENTO MANUALE PER REATTORE:
Questo sistema è un dispositivo di campionamento manuale anticorrosione. Le parti a contatto con il mezzo di campionamento sono rivestite con PFA o fluoro per raggiungere lo scopo anticorrosivo. Il tubo di aspirazione in Teflon abbinato al tubo di inserimento (rivestito in fluoro/rivestito in vetro) è immerso sotto il liquido del mezzo nel recipiente per aumentare la stabilità del processo. Il mezzo viene campionato in modo sicuro e rapido nel sistema mediante aspirazione.
Installazione del campionatore e passaggi di campionamento:
Procedura d'installazione
1.Installare (il tubo di inserimento) sull'ugello corrispondente del reattore e fissare i bulloni.
2.Separare l'estremità inferiore (base) del sistema di campionamento dalla (valvola a membrana 1) e installare (base) sull'estremità superiore del (tubo di inserimento).
3. Posizionare la flangia esterna in Teflon (tubo di aspirazione) nella cavità interna della (base) e la flangia esterna in Teflon (tubo di aspirazione) è abbinata alla superficie di tenuta della (sede della valvola).
4.Collegare e serrare il resto del corpo del sistema di campionamento per garantire che la parte di tenuta (base) sia serrata e senza perdite.
Nota: la parte base può essere annullata quando si collega il dispositivo con un tubo di piccolo diametro.
Procedura di campionamento
1.Conferma e controlla prima di iniziare:
a.Tutte le valvole a membrana sono chiuse.
b. Non sono presenti residui all'interno e all'esterno del sistema di campionamento e nessun danno al vetro spia.
c.Il sistema del vuoto è collegato all'interfaccia del vuoto corrispondente e garantisce che la tenuta sia priva di perdite.
d.{{0}}.2~0,3 MPa di gas di azoto vengono utilizzati per il soffiaggio.
e. È necessaria una bottiglia di campionamento in vetro borosilicato da 150/250 ml di riserva.
2.Aspirazione:
a.Aprire (valvola a membrana 1).
b.Aprire (valvola a membrana 2) in tempo.
c.Osservare (specchio). Il galleggiante si alza lentamente e riempie la finestrella.
d.Chiudere (valvola a membrana 1 e valvola a membrana 2).
3.Campionamento
a.Aprire (valvola a membrana 3).
b.Aprire (valvola a membrana 4).Osservare il dosaggio della bottiglia di campionamento
c.Chiudere (valvola a membrana 3 e valvola a membrana 4).
d.Rimuovere la (bottiglia di campionamento) e sigillare la bocca della bottiglia (bottiglia di campionamento di riserva).
e.Aperto (valvola a membrana 1)—Aperto (valvola a membrana 5)—Aperto (valvola a membrana 3 e valvola a membrana 4).
Fare in modo che l'azoto soffi il mezzo residuo nel sistema nel recipiente.
f.Chiudere (valvola a membrana 1, valvola a membrana 3, valvola a membrana 4 e valvola a membrana 5).
g.Campionamento completato.
Descrizione del processo di pulizia del reattore con sistema di campionamento annuale:
Durante il processo di pulizia dell'intero reattore, la pulizia interna e lo spurgo del sistema di campionamento possono essere eseguiti secondo le fasi di campionamento sopra indicate.
